所属分类：直流有刷电机驱动器
所属系列：H桥系列
更新日期：2014-07-26

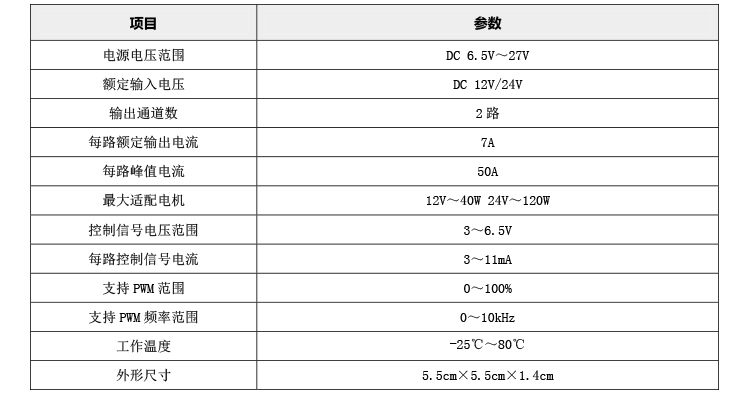

品牌：艾思控 型号：AQMH2407ND 电压规模：7-24V 通道数：2 额定电流：7A/路 控制信号：PWM、逻辑电平 调速方式：占空比 适用电机：直流有刷电机 最大匹配电机：24V-120W, 12V-40W |
|

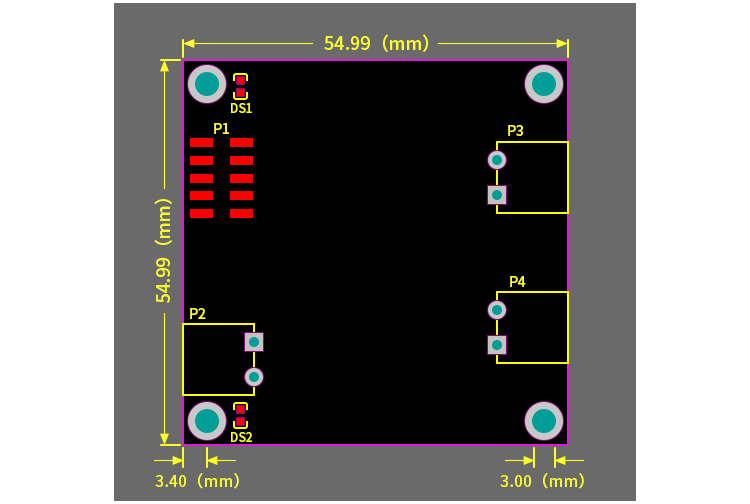

◆ 极小的尺寸，，仅5.5cm×5.5cm；；；；； |
本H桥�？？？槭褂妹诺缏贰⒂隡OS管组合方式实现电机正反转、制动及调速控制。。。。。既有较大的输出电流又有类似L298无邪的控制信号逻辑。。。。。 |

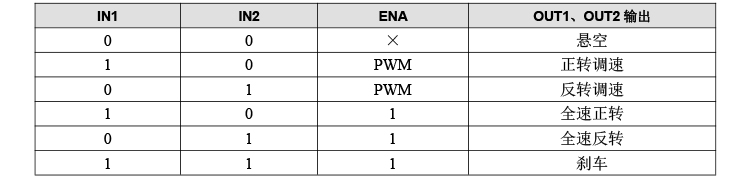

1. 电机接口1控制信号逻辑

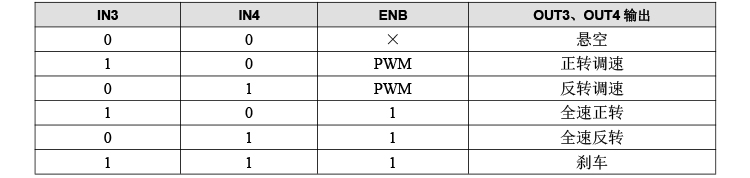

2. 电机接口2控制信号逻辑

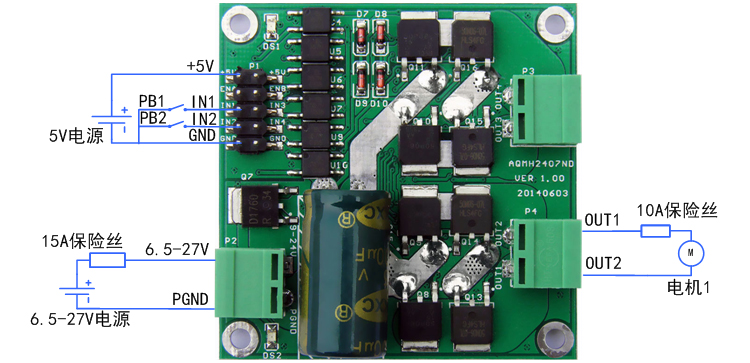

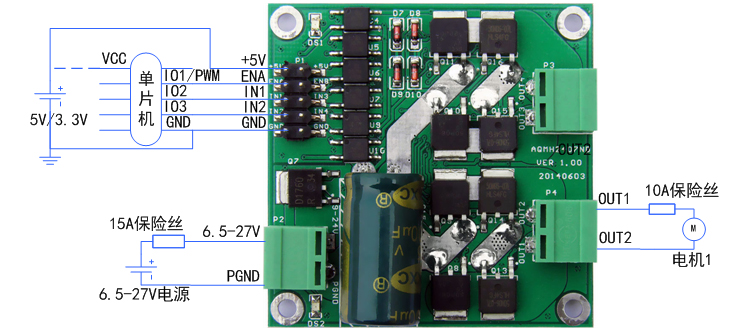

1. 使用单片机控制电机转动的接法
| 单片机的电源与驱动板控制信号电源应共地，，但不要与电机电源GND共地。。。。。当使用5V单片机时，，驱动板+5V接电源+5V；；；；；当使用3.3V单片机时，，驱动板+5V接电源3.3V。。。。。单片机和驱动板控制信号可共用一电源或各自自力供电（但一定要共地）。。。。。ENA为与单片机的一个GPIO或PWM输出端口相连，，当ENA为高电平时，，驱动板使能，，正反转或刹车有用，，若是是PWM信号，，那么可对电机举行调速；；；；；低电平时，，驱动板禁能，，电机接口无输出。。。。。IN1和IN2与单片机的两个GPIO相连（可支持51单片机恣意IO口，，无需上拉电阻），，控制电机正反转及刹车，，驱动器逻辑见逻辑表。。。。。 |
2. 使用按键控制电机正反转的接法
| 其中，，PB1和PB2为两个按键。。。。。当PB2按下而PB1未按下时，，IN1为高电平，，IN2为低电平，，电机正转；；；；；当PB2按下而PB1未按下时，，IN1为低电平，，IN2为高电平，，电机反转；；；；；当PB1和PB2均按下或均弹起时，，IN2和IN2均为低电平或高电平，，电机制动（或称刹车）。。。。�？？？刂菩藕怕呒呒怼！�。。。 |
AQMH系列直流有刷电机驱动�？？？檠⌒捅�
